 可用于发光和长时间曝光的iKon CCD相机

iKon“慢扫描”CCD相机系列具备独特的热电制冷功能(制冷温度可低至-100℃)、优异的低噪声性能,宽光谱范围内均能高效采集光子的背照式芯片以及出色的动态范围。iKon系列是针对某些应用而设计的(如:弱光成像或体内发光实验),这些应用需要持续曝光数分钟,甚至数小时。

询价 联系我们

iKon CCD相机的应用场景

“iKon深度制冷CCD”主要适用于“慢速”弱光成像,这些应用通常需要较长曝光时间(从数十秒到数分钟,甚至数小时)和相对较慢的图像读出速度。典型的应用领域是天文观察或弱光探测。不过,我们可以采用一种特殊的“快速动力学”模式,来获得微秒量级动态过程的采集,从而扩展成像的灵活性。iKon CCD相机融合了低噪声、宽光波长范围、优异的光子响应以及图像均匀性。这些优势使它成为一种非常理想的成像工具。


植物成像

具备深度冷却功能的iKon CCD系列是非常适合极具挑战性的植物成像研究的一种探测器。通常,iKon相机装上镜头后置于不透光的暗箱中,暗箱具备温度和光照控制。独特的真空封装技术和精确的温度控制带来了超低的冷却温度,极致低温使暗电流最小化。有了这个超低的本底噪声,通过监测荧光素酶活性的变化,就可以对拟南芥和其他植物模型的植物生物学的许多方面进行详细的研究。

iKon-M型号为100万像素,对角线为19 mm的CCD芯片,配置C-mount镜头。对于需要更大视场的研究人员来说,可以选择更大芯片的iKon-L型号,该型号为420万像素,对角线39mm的大芯片,配置F-mount相机镜头。这两种型号都装有集成式快门,以避免数据在读出过程中产生受外界光干扰拖尾现象。此外还有延长管等附件用于调整焦距。

体内生物发光

在生物发光过程中,光直接从样品中发出,而无需激发光。由于没有了自发荧光或散射的影响,所以保证了发光信号具有较高的信噪比。在体内进行研究的另一个好处是,光漂白和光毒性作用可以最小化,从而延长研究时间。

由于生物发光的信号非常微弱,因此探测器必须具备极低的暗噪声。利用iKon CCD相机即可实现这一点。凭借独特的真空技术,这种CCD相机可以提供超低的制冷温度(超低暗噪声),同时>90% 量子效率的更大像素又保证了最佳光子收集效率(信号强度),iKon CCD相机可以探测到样品中微弱但重要的信息。如果使用没有优化的CCD相机,就可能会错过这些信息。

iKon-M型号配备了100万像素、对角线19 mm的CCD芯片,适配于C-mount镜头。对于需要更大视场的研究人员来说,可以选择更大芯片的iKon-L型号,该型号为420万像素、对角线39mm的大芯片,适用于F-mount相机镜头。这两种型号都装有集成式快门,以避免数据在读出过程中受到外界光干扰产生信号拖尾。延长管可用于调整焦距。还可以将响应延伸至近红外区,从而拓展多报告系统的应用并改善了深层成像的灵敏度。

细菌发光

“细菌生物发光”在细菌的细胞间通讯中起着关键性的作用,即所谓的“群体感应”。我们知道,有了“群体感应”,随着菌群密度的变化以及对环境条件的反应,基因表达也会发生变化。它在生物膜的形成和毒性也至关重要。“细菌发光”还可以用来进行感应测量,如基因表达的荧光素酶报告、细胞活力检测,或者基于此现象开发生物传感器。细菌发光比其他形式的发光更弱,这意味着,成像探测器必须在长达几分钟的曝光时间中保持噪声的最小化。因此,iKon的深度冷却CCD相机凭借其一流的低噪声性能可以探测到表达的细微变化,非常适合这类研究。

当我们从典型的发光实验转向单细胞水平的研究时,甚至可能需要更高的灵敏度。对于此类研究,我们建议你选择iXon EMCCD系列。你可以在我们的“单细胞生物发光解决方案说明”中找到原因。

可满足一系列科研需求的CCD相机方案

Andor公司提供多种深度制冷的背照式CCD相机。这种相机能够覆盖一系列视场需求,并且可以在非常宽的光谱范围内提供优化的响应。包括1600万像素,对角线高达87mm的iKon-XL

iKon-L 936

  • 用于弱光成像的大视场芯片
  • 420万像素,13.5 µm像元尺寸:对角线39mm
  • F-mount (EF选项)
  • 免维护的真空热电制冷(低至-100 °C)
  • 深度损耗的近红外量子效率优化选项
  • 快速动力学模式(µs 量级时间分辨率)
Specifications 询价

iKon-M 934

  • 用于弱光成像的中等视场芯片
  • 100万像素,13 µm像元尺寸:对角线19mm
  • C-mount
  • 免维护的真空热电冷却(低至-100 °C)
  • 深耗尽近红外量子效率优化选项
  • 快速动力学模式(µs 量级时间分辨率)
Specifications 询价

先进的灵敏度

Andor所有iKon型号,可确保在极弱的光信号条件下最大化信噪比。

  • -100℃热电制冷:真空封装制冷可以确保在几分钟到几小时的长曝光时间内均具备超低暗电流。
  • 最小化读噪声:Andor优化并最小化了每款相机的读噪声,这通常被认为是真正的探测极限。
  • 背照式芯片量子效率特别是近红外区域增强: iKon系列均为背照式CCD芯片。通过最大QE优化来最大限度地收集光子,包括增强近红外响应的深耗尽技术(辅以干涉条纹抑制技术,以减少近红外区域的etoloning干涉条纹的形成)。

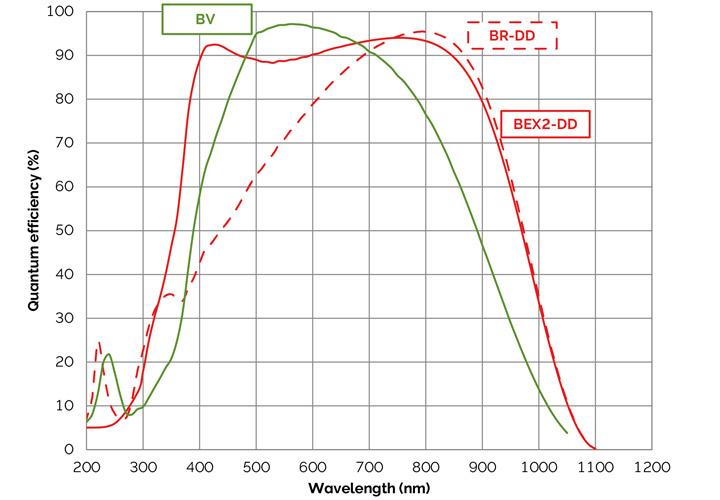

Quantum efficiency versus wavelength of the standard Silicon (‘BV’) and deep depletion (‘BR-DD’ and ‘BEX2-DD’) iKon-XL & iKon-L sensor options.

量子效率曲线选项,请参考标准背照式BV和深度损耗型的BR-DD和BEX2-DD QE对波长的比较表,量子效率在近红外区域的加强和扩展,拓展了多表参生物发光和多报告子系统荧光成像的应用潜力,并优化了活体研究中更深层的组织成像的兼容性。

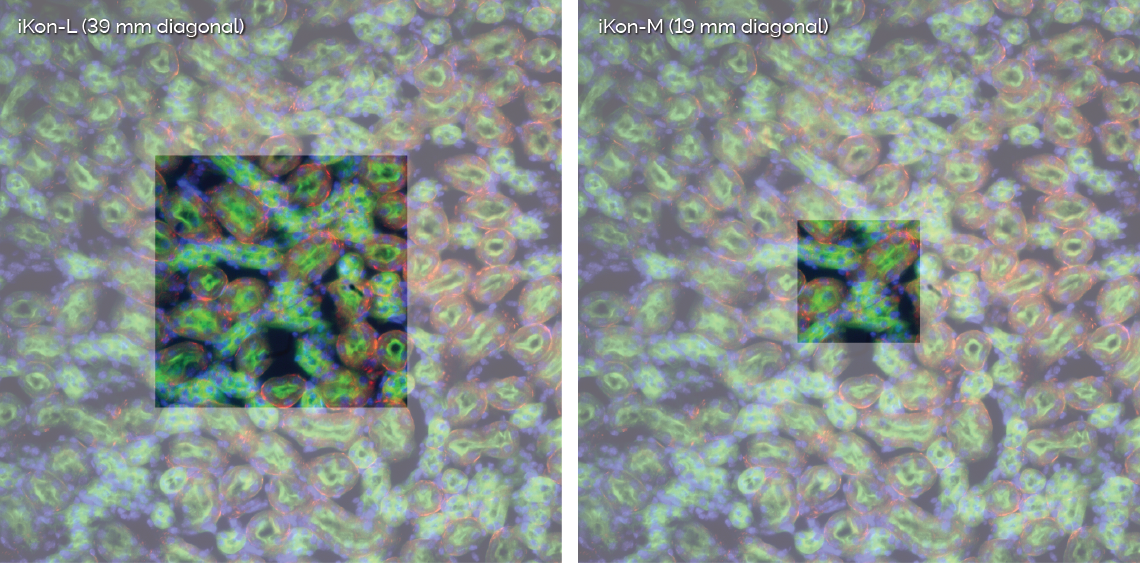

大观场

iKon-M具有19mm对角线芯片尺寸,在市场主流的C mount相机接口条件下最大化视场。更大的iKon-L对角线为39mm,420万像素,F mount相机接口。注意,超大视场的iKon-XL的芯片对角线可达87mm。

请注意,当需要大视场进行更快的光量测或荧光实验(从毫秒到几十秒时间尺度)时,我们建议选择Sona背照式sCMOSiXon Ultra和Life 888 EMCCD型号

低维护

iKon系列的UltraVac™真空封装对长时间曝光实验特别合适。这种试验中,相机不仅需要尽可能低的热噪声,还需要在很长时间内具有严格的热控制。此外,热电制冷可低至-100℃,即使是针对非常大面积的CCD芯片也是如此,这避免了使用液氮或不可靠的压缩气体冷却器来最小化相机噪声的操作。
