高速高灵敏iXon系列EMCCD 探测器

iXon系列 EMCCD在关键性能规格和参数上特别设计,是Andor倾力研发打造的高端超灵敏科研级平台。

询价

New iXon Life - 专为显微成像而生

  • 单光子灵敏度
  • 背照式 > 95% QE
  • 快速帧频
  • 超高性价比
  • 单分子探测器
  • 维持精确的细胞生理机能
  • SRRF-Stream 超分辨

EMCCD 应用

SRRF-Stream for Super-Resolution Radial Fluctuations

SRRF-Stream 是一种全新的实时超分辨显微成像功能,可在Andor iXon Life 和iXon Ultra EMCCD 探测器上运行此功能。

“SRRF-Stream”相机开启传统荧光显微镜的强大超分辨功能,是实现我们愿景的重大飞跃,使更多研究人员能够在自己的工作中使用超分辨率显微镜。 对于大多数数据集,预期分辨率可被提高2-6倍(50-150nm最终分辨率)

询价


单分子探测

询价

长期以来,Andor 的iXon系列EMCCD一直是生物物理学相关实验室经典标准的探测器。直到今天,在背照式sCMOS相机灵敏度不能达到要求的弱光领域,尤其是需要减少荧光分子光漂白的情况下,EMCCD仍然是主选探测器。iXon Life 具有超高的读出速度,尤其在使用“光学中心剪切模式”下速度可以更高,这意味着可以更好的捕捉动态单分子荧光变化的特征。

iXon Life 888型号的13 μm像素可在衍射极限内提供单分子分辨能力并保证光子收集效率。



生理学/离子成像和细胞运动

EMCCD的灵敏度和自定义ROI成像速度可使 iXon Life 888 和 897 成为分析低染料浓度下高时间分辨率的钙火花和钙波实验的理想探测器,对于减少研究中的使生理功能失真的“染料缓冲效应”是至关重要的。

在微弱光切片模式下,光强变得越发具有挑战性,这使得EMCCD的超高灵敏度更加必要。EMCCD在拍摄动态细胞时表现同样优越。

询价


转盘式共聚焦显微成像

iXon Life 888是驱动转盘共聚焦技术优越性能的理想探测器。既提高了共聚焦性能,又减少光毒性。转盘共聚焦实验本质是微弱光探测,通过阻挡焦平面以外的杂散光,形成真正的焦平面光学切片成像。

 iXon Life 探测器优越的灵敏度使这些弱光图像栩栩如生。

通常,高端共聚焦系统配备了第二个Andor Zyla sCMOS相机,以获得更高的分辨率和视野,前提是样品足够亮 。

询价

量子物理学和BEC

即便距离非常远,当两个粒子保持关联时量子纠缠也会发生,从而一个粒子的行为也会影响另一个粒子。爱因斯坦光子纠缠现象描述为“鬼魅般的超巨作用”。量子纠缠研究是目前两个新兴领域量子计算和量子密码学的基础。

iXon Ultra EMCCD 是一款单光子级别探测器。在这类实验中,对探测器有着近乎于单光子计数的苛刻要求,Ultra EMCCD系列提供低至-100 °C深制冷,更小化时钟诱导电荷(CIC)噪声的设计为实验的成功提供保障。

在冷原子/离子阱实验中,iXon Ultra一直都是科学家的主选成像探测器。同时具有EMCCD和CCD放大电路,可以适应荧光和吸收的BEC实验,并且Ultra提供NIR波段增强,抑制干涉条纹的功能,客户也可以订制各类光学窗口。

询价


天文高速成像

iXon Ultra EMCCD具有单光子级别灵敏度,半导体制冷到-100 °C,以及量子效率大于95%的特点,可以被应用于很多观测领域,比如:Subaru望远镜(夏威夷)上的RAVEN多目标自适应光学系统,CHIMERA,加州理工的高速多色相机在库珀带的凌日研究,以及在SOFIA项目上用于导星相机。(SOFIA Picture)

iXon Ultra 888 兼具EMCCD以及CCD功能,并且1Kx1K的大幅面更加拓展了此款相机的应用范围。

在天文领域iXon EMCCD的应用领域包含自适应光学波前探测,高时域分辨天文物理学,散斑成像以及凌日现象研究。

询价

生物发光显微成像

生物发光显微镜相对于荧光显微镜的优点在于不存在自身荧光背景,并且由于不需要光源来激发探针,光漂白或光毒性效应显著降低。 然而与荧光团相比,生物发光蛋白具有相对弱的亮度。 因此理想的探测器应具有高量子效率和降低的噪声源,以优化检测极限。

iXon Ultra 在一系列曝光条件下为超灵敏生物发光成像提供解决方案。 单光子灵敏度,背照式QE和深TE冷却组合以缩短曝光时间,使得高质量的快速时间序列成像较容易实现。 EMCCD和CCD模式的“2合1”选择进一步增强了应用灵活性。

询价


iXon Ultra 和 iXon Life 两种型号的区别

iXon Ultra

EMCCD技术的充分体现

对弱光应用来说,Andor iXon EMCCD 一直以来被认为是高性能、通用性强的解决方案。iXon 适用于物理和生命科学应用,提供灵活性和功能性,冷却技术,“二合一”EMCCD和传统CCD读出模式并兼具许多其他高端功能。

全新的iXon Life

高性价比!

Andor全新 iXon Life EMCCD平台专为荧光显微镜应用并提供单光子灵敏度。更小化光毒性或光漂白,适用于单分子检测和活细胞显微成像,但其价格通常和背照式sCMOS相机的价格相差不多。

iXon Ultra  iXon Life
传统的CCD放大器 Yes -
集成快门 Yes  -
最低热电(TE)冷却温度 -100 °C -80 °C
直接数据访问(CameraLink)  Yes
EMCCD模式读出速度(MHz) 888 model - 30, 20, 10 & 1 897 model - 17, 10, 5 & 1 888 model - 30 & 10 897 model - 17 & 10
单光子计数模式 Yes -

iXon型号选择

所列每个型号都适用于“Ultra”和“Life”平台

得益于好的产品

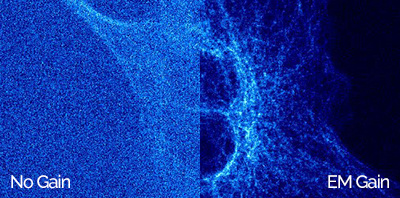

电子倍增CCD(EMCCD)将微弱信号经由EM Gain放大至一种信号水平,这种信号水平在任意读出速率都具有清晰的读出噪音层,呈现单光子灵敏。

随着高量子效率(QE)的革新,低噪音sCMOS技术在广泛的科学使用中受到欢迎,但只有EMCCD在微弱光条件下可提供实验所需的灵敏度,在此类应用中其优势仍然不可替代。

Andor iXon设计确保了定量科学数码探测器的高灵敏度,特别是在高速帧频条件下。

Andor拥有UltraVacTM真空技术,严格确保深致冷和芯片的周全保护,自带7年真空质保。iXon EMCCD灵活且易于使用,通过OptAcquireTM设置可一键优化各种应用需求。此外,信号可被实时或通过后处理用于定量校准到以电子或光子为单位。



单分子探测 —— 单分子实验向我们提出了相当大的挑战:从动态的单个荧光分子中利用有限的光子获取足够的信息,同时也避免光漂白。Andor的iXon系列EMCCD在微弱光应用的领域中继续大幅超越sCMOS探测器。

超分辨成像 —— SRRF-Stream 是一种全新的实时超分辨显微功能,可在Andor iXon Life 和iXon Ultra EMCCD 相机上运行此功能。“SRRF-Stream”相机开启传统荧光显微镜的强大超分辨功能,使更多研究人员能够在自己的工作中使用超分辨率显微镜。对于大多数数据集,预期分辨率提高2- 6倍(50-150nm最终分辨率)。

减少光毒性 —— iXon Life EMCCD 在保持好的信噪比的同时尽可能使用更低的激发光能量,从而减少光毒性的影响。目前并没有其他相机技术可以适用于活细胞生理行为的长时间测量,EMCCD仍然是单分子生物物理实验室的主选探测器。

更低的基团浓度 —— 荧光显微术的发展要求持续降低荧光团浓度,以免干扰被研究的活细胞的生理功能。iXon的灵敏度有助于使用低标签浓度,从而更小化“观察者效应”。

单光子计数—— iXon Ultra展现了更低的噪声基线,可进行探测并记录单光子事件,适用于量子物理学,比如光子纠缠态研究。
