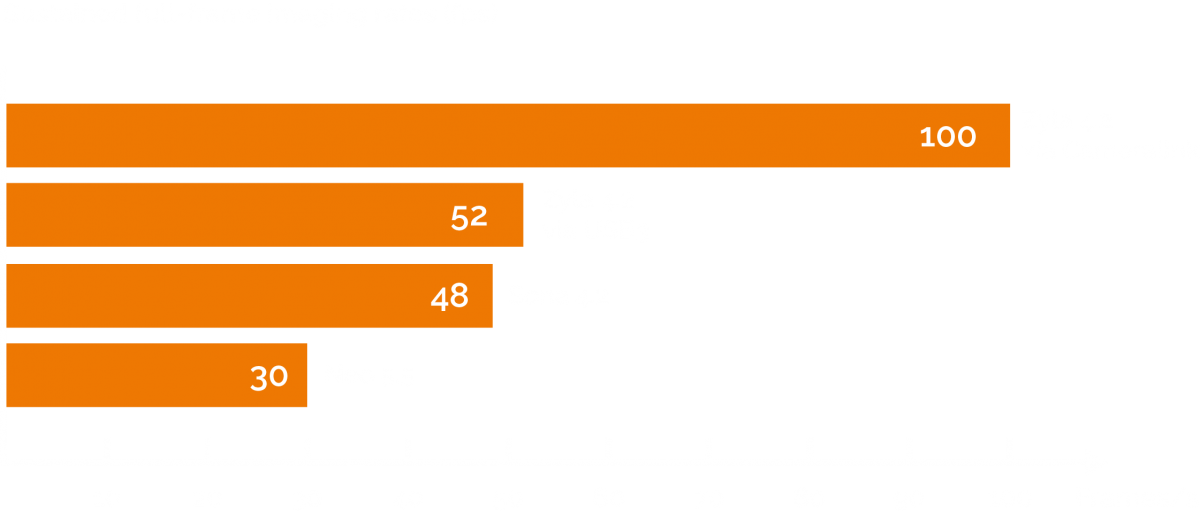

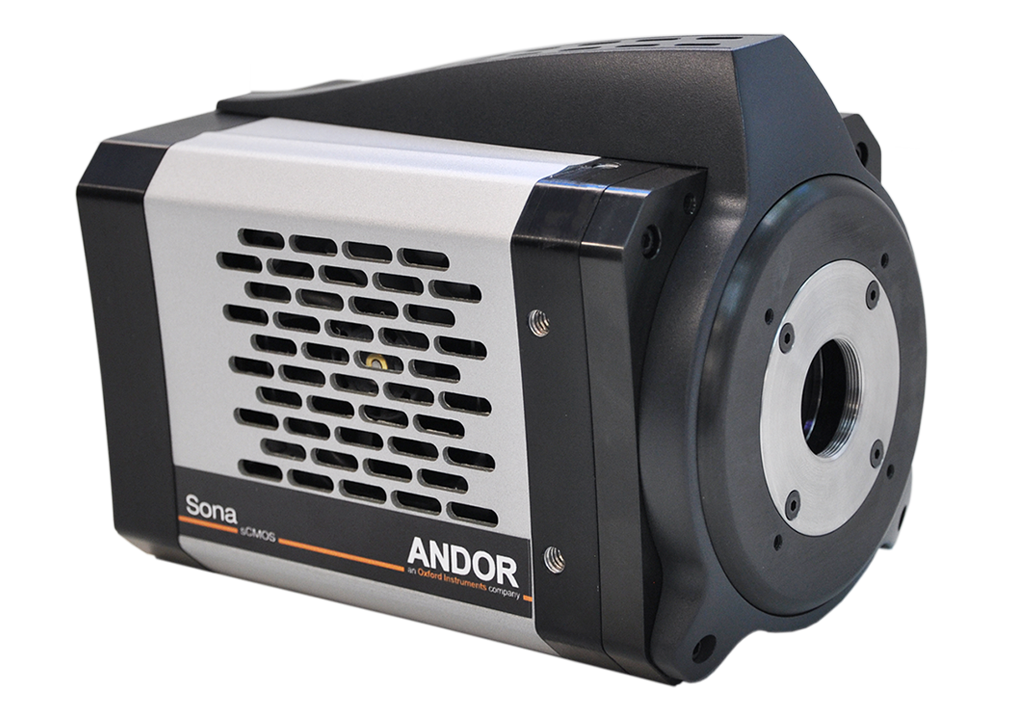

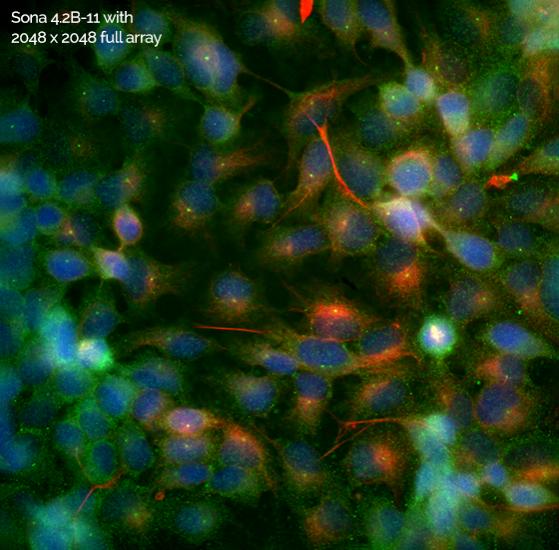

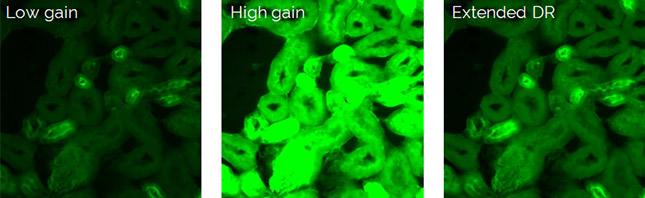

Andor 高速高灵敏 sCMOS 相机

天文学中的自适应光学（波前传感）

自适应是一种公认的技术，它使用可变形反射镜为被高层大气的湍流扭曲的波前提供实时补偿，从而为基于地面望远镜系统提供客观的分辨率增强。

Andor sCMOS可用于满足波前传感所需的高速成像要求，提供每秒几百帧的闭环反馈。此外，Andor新一代sCMOS物理科学平台Marana，旨在大限度地减少AO设置的延迟：通过传输每一像素行的原始数据，在信息可用时进行实时分析，从而避免了在离开相机之前首先组装整幅图像。

基于粒子成像测速仪（PIV）的流体动力学

粒子成像测速(PIV)是一种用于研究和工业中获得流体速度测量和相关特性的可视化方法。通过拍摄物种的两个紧密间隔的图像或“快照”，并使用关联算法，可以建立二维和三维动态流场图。

成功测量的关键是在一个控制良好的时间尺度内捕获来自颗粒(或添加到其中的示踪剂)的散射光的短脉冲(通常为几百纳秒到几微秒)。

通常PIV需要高灵敏，在触发能力方面提供精确的时域设置。

Andor的Zyla 5.5和Neo 5.5相机为PIV提供了sCMOS解决方案，这些相机提供全局快门快照曝光功能。另外，iStar sCMOS增强型sCMOS相机也可用于PIV，通过使用与激光脉冲同步的纳秒曝光门控，增强背景光子的抑制性。

基于Zyla HF的动态X射线成像

每秒获取多幅图像的需求在X射线成像领域变得越来越重要，例如，有助于在X射线层析成像中加速生成高分辨率三维重建，或在工程材料研究中实现快速过程的实时成像。

Andor的Zyla-HF间接检测相机提供了一种快速X射线成像的解决方案，在550万像素分辨率下，可提供高达100 fps的速度。Zyla-HF的出色设计提供了与先进的单光纤板连接相关的超高传输和空间分辨率性能，同时还具有超快帧速率，超低噪音性能和sCMOS大视野特性。

其紧凑的格式，多个安装点和用于闪烁体的模块化输入配置或铍滤光片集成，可轻松集成到实验室设置或集成商（OEM）系统中。</p。

中子射线成像和层析成像

中子成像具有广泛的工业和科研意义，可以提供有关物体内部结构和组成分成的详细信息。中子成像是一种衬度成像，其原理来自于物质对定向中子束的散射和吸收引起的衰减。由于不同材料的衰减中子的能力不同，因此可以探测组分和结构。该技术是非破坏性的，并已有效地应用于具有考古意义的文物中。

传统上，CCD被用作中子层析成像相机，但这对实时测量动态过程造成了一定的局限。对于更快的帧速要求，或执行更快的3D层析成像 (甚至4D: 3D +时间)，Andor的sCMOS产品提供了更好的选择：Marana 4.2B-11背照式sCMOS，具有32毫米传感器的大视野，95% QE和高达48帧的帧速率。

冷原子和玻色爱因斯坦凝聚

在过去的几十年里，超态已经成为一个非常有活力和令人着迷的研究领域。世界各地的研究正在建立对惯性导引系统、原子钟、量子和密码学等应用基础物理学的高度理解。

Andor sCMOS相机高而宽的QE特性可提供优异的可见/近波长覆盖范围，这通常需要在670 nm及以上的荧光和吸收型设置中对超冷费米子进行成像。具有UV优化的Marana 4.2B-11还为镁（280 nm）和钙（397 nm）的冷离子研究提供增强的灵敏度。

量子光学

量子纠缠发生在两个粒子保持相关时，即使在很远的距离上，所以在一个粒子上执行的动作对另一个粒子有影响。对量子纠缠的理解形成了量子和量子密码学领域的基础。

因为单光子灵敏度，多年来EMCCD一直是量子实验的主选，但灵敏的sCMOS相机也已成功地用于一些量子实验。事实上，sCMOS相机有望在量子态成像和基本概念的一般验证方面越来越受欢迎。

Andor sCMOS相机可以将大视场、高速度和高分辨率与影像增强选项结合，为涉及单个纠缠光子、原子或极化声子的实验提供适应性的解决方案。
