CB2

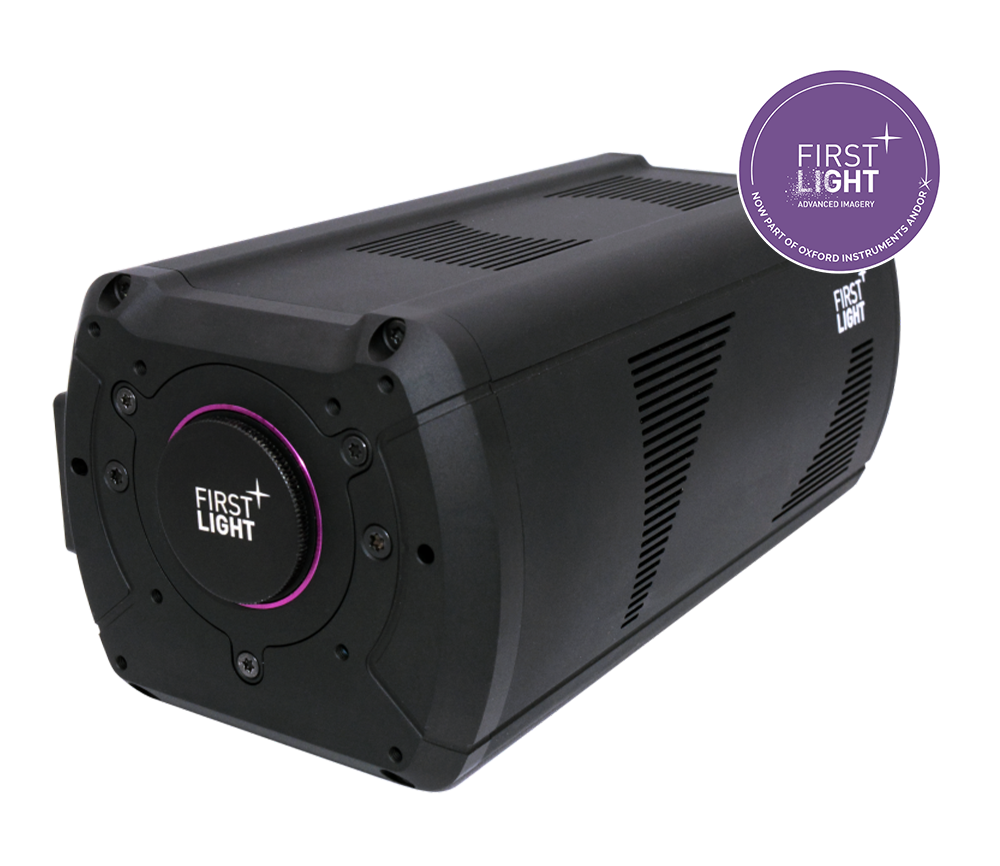

Andor CB2 是一款超高性能科学相机平台。CB2 24B 型号结合了高灵敏度、高速度和全局快门,并具有大视场。凭借超低暗电流,它还非常适合非常适合极弱光条件下的长曝光应用。

First Light Imaging is now part of Oxford Instruments
  • 5328 x 4608 像素 | 2450 万像素背照式 sCMOS

  • 2.74 µm(原生)| 5.48 µm(2x2 片上合并)

  • 低噪声:1.3 e⁻RMS

  • 超低暗流:0.0015e⁻/ 像素 / 秒帧率

  • 8 位模式:106 fps | 12 位模式:74 fps | 16 位 HDR 模式:37 fps

  • 全局快门


询价 问一个问题 增加到询价列表

CB2 是一款超高性能科学相机平台,结合了高灵敏度高速度和全局快门,具有大视场。凭借超低暗电流,Andor CB2 非常适合极端光照不足的长曝光应用。

CB2 24B 型号配备高灵敏度背照式24.5 百万像素传感器,可在高分辨率下拍摄大视场图像。“片上” 2x2 像素像素合并功能可将原生 2.74µm 像素转换为 5.48µm 像素,而不会使读出噪声翻倍。这种固有的光学灵活性显著扩展了相机的应用适应性。

CB2 24B 也是长曝光应用(如发光或天文)的绝佳解决方案,这些应用通常不适合 sCMOS 相机。对于数秒到数分钟的长曝光,暗电流是主要噪声源。CB2 24B 旨在充分发挥传感器的潜力,实现更长的曝光时间,TE 冷却至 -20°C,将暗电流降低至超低的 0.0015 e-/p/s。这比常用的 sCMOS 相机低 100-1000 倍,使 CB2 24B 成为许多长时间曝光应用的深冷 CCD 相机的真正替代品。此外,CB2 24B已通过低温认证,可在 -40°C 的环境温度下工作,非常适合高海拔或恶劣环境下的观测。

CB2 24B 还非常适合高速应用,在 12 位分辨率下可提供 74 fps(全分辨率),通过 2x2 像素合并可提升至 283 fps。CB2 24B 可测量各种时间尺度的变化,是离子通量显微镜、细胞运动、自适应光学、斑点干涉测量和量子离子/中性原子动力学的理想选择。

该相机使用 CoaXPress 2.0 或 GigE 接口,即使在远距离传输,也能确保数据传输稳定、延迟极低和实时性能最高。CB2 24B 是 GigE Vision 相机,兼容 GenICam。原生 C 型卡口提供广泛的兼容性,可根据要求提供 TFL 卡口,以获得更长的光圈。

单色背照式全局快门 sCMOS - 背照式 sCMOS 传感器具有高量子效率(QE)和极低的 1.3e⁻均方根读取噪声,在可见光谱范围内提供出色的灵敏度。通过集成全局快门架构,可拍摄 “快照” 图像,确保整个视野内的真实时间精度。这避免了使用更常见的卷帘快门 sCMOS 设计对动态过程成像时可能出现的时间失真。

高分辨率传感器格式 - 凭借 2450 万像素阵列和 2.74 µm 的小像素尺寸,可在低放大倍率下以全分辨率对更宽区域成像,大幅提升效率。例如,使用 10 倍物镜时,每张快照捕获的信息是 20 倍物镜的四倍。与标准 6.5 µm 像素尺寸的 420 万像素相机在 40 倍下相比,通量提升更为显著。

片上 2×2 像素合并 - CB2 独特地提供 sCMOS 像素的片上 2×2 合并功能,允许将原生 2.74µm 像素转换为 5.48µm 像素,而读取噪声不会翻倍(这在 sCMOS 技术中通常是预期的)。这种固有的光学灵活性显著扩展了相机的应用适应性。例如,在荧光显微镜中,2.74µm 像素非常适合大样本的 10 倍至 40 倍低放大率成像,而 5.48µm 像素更适合使用 60 倍 / 高数值孔径(NA)物镜的高灵敏度样本成像。在天文学中,这也使 CB2 对各种望远镜的光学适应性更强。

低暗电流 sCMOS - 对于持续数秒至数分钟的长曝光应用(如发光成像或天文学),热噪声(暗电流)是设定检测极限的主要噪声源。通常,慢扫描深冷 CCD 相机仍然是这些应用的最合适探测器,因为它们的暗电流比 sCMOS 低几个数量级,且慢读出速度并不重要。然而,新型 CB2 24B 不同于大多数 sCMOS:它配备超低暗电流传感器,结合冷却功能可提供类似 CCD 的 0.0015 e⁻/ 像素 / 秒暗电流。

高速性能 - CB2 24B在 12 位模式下可实现全分辨率 74 帧 / 秒的成像速度,HDR 模式下为 37 帧 / 秒,使用感兴趣区域(ROI)和 / 或像素合并时速度更快,能够测量快速动态变化。此外,高分辨率传感器的读出时间极短,远超 CCD,非常适合天文光度测量,曝光之间的死时间极小。

温度管理 - 空气冷却:适用于大多数应用,可有效冷却至 0°C。 液体冷却:可将温度降至 - 20°C,为长曝光提供最低暗电流,或用于电生理学等振动敏感型应用。

可选读出模式 - 支持 8 位、10 位、12 位、16 位模式:可在帧率和动态范围之间权衡。HDR 模式可捕获宽达 16 位数据范围的完整图像信息。

可调增益 - 默认选项:可选择高增益或低增益模式,轻松调整灵敏度或扩展动态范围。 高级功能:高级用户可使用 24dB 模拟增益和高达 48dB 的数字增益,微调灵敏度和动态范围以适应特定需求。

多窗口与感兴趣区域(ROI) - 用户可选择感兴趣区域(ROI),通过裁剪传感器区域进一步提升帧率,还可设置多个感兴趣区域以扩展应用可能性。

紧凑设计 - CB2 24B 在高效空间设计中集成了大面积传感器、热电和液体冷却功能以及多种连接选项,将相机整体尺寸降至最小。CB2 24B 的尺寸为 177.50×93×77.5 mm(长 × 宽 × 高),重量为 1.1 kg,便于集成到大多数成像和检测系统中。

镜头接口 - CB2 24B 的 19.7 mm 对角线大尺寸传感器标配 C 型接口,具有广泛的兼容性,可在大多数现代显微镜和光学系统中实现宽视野成像。还可提供 TFL 接口,避免某些大光圈应用中可能出现的渐晕。

高速数据接口选项 - 支持相机高数据输出的高速数据接口选项包括 CoaXPress 和 10 GigE,可在长距离传输中提供稳定、低延迟的性能。

低温工作认证 - CB2 24B 通过了低至 - 40°C 环境温度下的运行认证,非常适合在高海拔恶劣环境中观测。

传感器参数 CB2 24B
Sensor Type Back-illuminated sCMOS (stacked)
Array format 5328 x 4608 (24.5 Megapixels)
Pixel Size 2.74 um (5.48 µm binned)
Sensor Diagonal 19.3 mm
On-chip 2x2 binning Yes (no read noise sacrifice)
Shutter Mode Global shutter
QE max. 74 %
Read Noise 1.3 e-
ADC 12-bit native
Well Depth 9500 e-
HDR Mode (Data Range) Yes (16-bit)
Cooling: Air 0 °C (+25 °C ambient)
Cooling: Liquid -20 °C (+25 °C liquid)
Darkcurrent: Liquid 0.0015 e/p/s (-20 °C)
Frame Rate: CXP 74 fps | 12-bit
22 fps | 16-bit (HDR)
Frame Rate: Gig-E 32 fps | 12-bit
22 fps | 16-bit (HDR)
Frame Rate: CXP (2x2 binning) 161 fps | 12-bit
n/a | 16-bit (HDR)
Frame Rate: CXP (2x2 binning) 161 fps | 12-bit
n/a | 16-bit (HDR)
